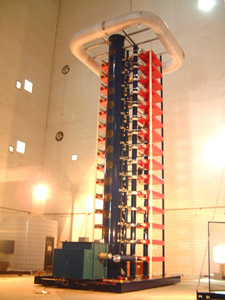

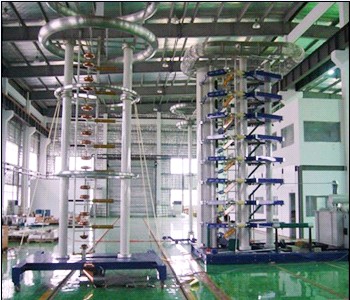

3000kV冲击电压发生器 2400kV冲击电压发生器带截波装置
用途：
冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波、操作冲击电压波和陡波的冲击电压试验．检验绝缘性能。
性能：
1200kV、2400kV和4800kV 系列冲击电压发生器可产生标准雷电全波，操作波和雷电截波三种冲击电压波形，1200kV 系列冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波，振荡操作波、线路绝缘子陡波．合成绝缘子陡波和变压器感应操作波共八种冲击电压波形．技术指标符合国家标准和IEC 标准的规定．已通过部级鉴定，主要技术性能处于国内领先地位．达到国际同类产品的先进水平。
特点：
1 、成套装置配套完整．电压等级齐全；
2 、冲击电压发生器回路电感小，并采取带阻滤波措施，在大电容最负载下仍能产生标准冲击电压波形，负载能力大，国内
首创，并运用于科研和企业单位；
3 、电压利用系数高．雷电波和操作波分别不低于90%和80% ；
4 、冲击本体结构紧凑．外形美观，调波方便，操作筒单，同步性能好，动作可靠；
5 、采用可控硅或LC 恒流充电自动控制技术，自动化程度高，抗干扰能力强；
6 、截波延时采用电子延时可调电路或L一C 延时方式；
7 、计算机控制测（光纤）系统．首家唯一经国家版权局注册登记，通过GB/T及IEC标准测评。 |
|
|
|
|
|
2400kV冲击电压发生器主要技术参数： |
|
|
|
标称电压Rated Voltage(KV)
|
冲击电容量Impulse Capacitance(μf)
|
级电容量Stage Capacitance(μf)
|
冲击能量Impulse Energy(kj)
|
级电压Stage Voltage(kv)
|
级数Stage Number
|
长（mm）
|
宽（mm）
|
顶罩（mm）
|
高（mm）
|
重量Weight(kg)
|
|
±1600
|
0.0625
|
0.5
|
80
|
±200
|
8
|
4300
|
2600
|
3200
|
7150
|
7353
|
|
0.09375
|
0.75
|
120
|
3200
|
7150
|
7513
|
|
0.125
|
1
|
160
|
3200
|
7150
|
8873
|
|
±1800
|
0.0556
|
0.5
|
90
|
9
|
3200
|
7800
|
7838
|
|
0.0833
|
0.75
|
135
|
3200
|
7800
|
8018
|
|
0.1111
|
1
|
180
|
3200
|
7800
|
9548
|
|
±2200
|
0.0456
|
0.5
|
110
|
11
|
3200
|
9150
|
8810
|
|
0.0682
|
0.75
|
165
|
3200
|
9150
|
9030
|
|
0.09091
|
1
|
220
|
3200
|
9150
|
10900
|
|
±2400
|
0.0417
|
0.5
|
120
|
12
|
3600
|
9700
|
9242
|
|
0.0625
|
0.75
|
180
|
3600
|
9700
|
9535
|
|
0.0833
|
1
|
240
|
3600
|
9700
|
11574
|
|
±2800
|
0.0357
|
0.5
|
140
|
14
|
5000
|
3000
|
3600
|
11000
|
10266
|
|
0.0536
|
0.75
|
210
|
3600
|
11000
|
10546
|
|
0.0174
|
1
|
280
|
3600
|
11000
|
12925
|
|
±3000
|
0.0333
|
0.5
|
150
|
15
|
3800
|
11900
|
10750
|
|
0.05
|
0.75
|
225
|
3800
|
11900
|
11050
|
|
0.067
|
1
|
300
|
3800
|
11900
|
13600
|
|
