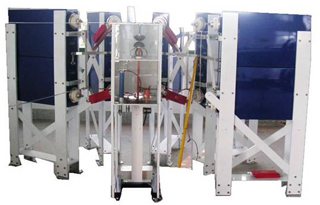

名称：冲击电流发生器（一）

用途：　　冲击电流发生器主要用以检验电气设备耐受冲击电流稳定的能力，广泛应用于氧化锌避雷器阀片进行冲击电流试验，气象防雷也可以用于其它研究性试验。性能：　　冲击电流发生器可产生4/10us、8／20us、10／350us、18／40us标准冲击电流波形，波形的技术指标符合国家标准和IEC标准的规定，产品通过部级鉴定，主要技术性能处于国内领先地位，达到国际同类产品的先进技术。特点：　　 1、体积小、结构紧凑、调波方便；　　 2、输出电流大(4/10us波形达到120kA)；　　 3、本装置采用下球气缸推动触发方式，同步性能好，动作可靠；　　 4、每只主电容器套管上都串有一只大能量的无感吸能电阻，确保主电容器的安全；　　 5、采用恒流充电计算机测量控制一体化系统，自动化程度高，抗干扰能力强。

A、五种冲击电流波形发生器的主要技术参数：　　 a 额定电压：±60kV或4-120kV 　　 b 1／20us陡波冲击电流幅值20kA±5％　　 c 4／1 0us冲击电流幅值1 00kA±5％　　 d 8／20us雷电冲击电流幅值40kA±5％　　 e 30／80us操作冲击电流幅值2kA±5％　　 f 18／40us冲击电流幅值20kA±5％	B、六种冲击电流波形发生器的主要技术参数：　　 a 额定电压：±60kV或±120kV 　　 b 2000us方波冲击电流幅值1.5kA±5％　　 c 1<20us陡波冲击电流幅值20kA±5％　　 d 4／10us雷电冲击电流幅值100kA±5％　　 e 30／80us操作冲击电流幅值2kA 4-5％　　 f 18／40us冲击电流幅值20kA±5％　　 g 18／40us冲击电流幅值20kA±5％

名称：冲击电流发生器（二）

冲击电流发生器成套试验设备用途：

　冲击电流成套试验设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、变压器、开关等电器设备耐受雷电冲击电流的热效应和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。

冲击电流发生器成套试验设备组成部分：

　冲击电流发生器本体、直流充电装置、残压分压器、电流测量线圈、测控系统以及调波电阻元件等组成。

NO	设备名称	试验项目	测试能力
1	8/20us 冲击电流发生器	残压测量；动作负载试验；总放电电流试验；	8/20us 可达 200kA, 最小 0.5kA;
2	10/350us 冲击电流发生器	残压测量；动作负载试验；总放电电流试验；	10/350us 可达 100kA，最小 1kA;；
3	4/10us 冲击电流发生器	残压测量；动作负载试验；	4/10us 可达 200kA, 最高残压 80kV
4	30/80us 冲击电流发生器	操作冲击电流	可达 50kA；
5	2ms 方波冲击电流发生器	残压测量；	最大 5kA；
6	组合波发生器	确定开关元件试验；用复合波测量限制电压；残压测量；确定续流大小试验，预处理试验； III 级动作负载试验；	1.2/50us 雷电冲击电压 2kV~30kV，最小 1kV； 8/20us 可达 1kA~15kA, 最小 1kA；
7	热稳定测试仪	热稳定性试验	电压 0~1.5kV ；电流 2mA~10A ，温度测量
8	低压 TOV 试验	低压系统故障 TOV 试验	系统电压 Ucs 和低压 TOV 电压 Ut
9	8/20 生产线	旋转式工作台， 24 小时连续测试
10	2ms 生产线	旋转式工作台， 24 小时连续测试
11	交直流老化试验装置	交直流电源，计算机控制，连续 2000 小时测试，曲线自动生成	可施加气体
12	交流耐压装置	500kV 及以下高压交流耐压装置

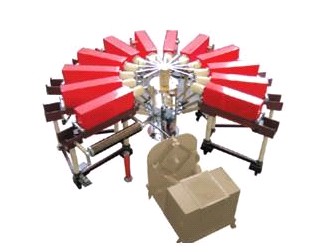

　　结构形式：有立式扇形和水平框架式两种结构。采用多回路放电结构，输出能力大，测试方便。简洁美观。
